KONSTRUKCJA OŚCIEŻNICY
Ościeżnica składa się z:
• belek głównych: poziomej oraz dwóch pionowych wykonanych z materiałów
drewnopochodnych i wyposażonych w niezbędne okucia
i akcesoria,
• listew opaskowych,
• 2 kątowników (paneli) poziomych w wersji PLUS.
Występują 4 opcje konstrukcji:
– wysokość 2.0 standard – kątowniki o szerokości 80 mm, belki i kątowniki
zacięte do połączenia pod kątem 45°,
– wysokość 2.2 standard – kątowniki o szerokości 100 mm, belki i kątowniki
zacięte do połączenia pod kątem 45°,

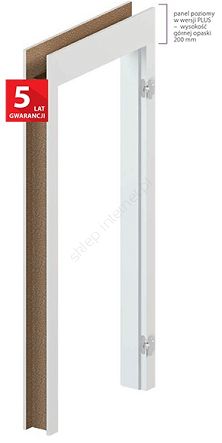

– wysokość 2.0 PLUS – kątowniki pionowe o szerokości 80 mm, kątowniki
poziome o szerokości 200 mm, belki i kątowniki zacięte do połączenia
pod kątem 90°,
– wysokość 2.2 PLUS – kątowniki pionowe o szerokości 100 mm, kątowniki
poziome o szerokości 200 mm, belki i kątowniki zacięte do połączenia
pod kątem 90°.
Listwy kątownika, panele oraz belki maja profi l krawędzi „na kant”.
Ościeżnica Villadora Modern jest produkowana i dostarczana do Klienta
w postaci kompletu elementów przeznaczonych do składania na miejscu
budowy.
AKCESORIA – W CENIE OŚCIEŻNICY
• Dwa komplety zawiasów regulowanych 3D dla normy wysokości 2.0
• Trzy komplety zawiasów regulowanych 3D dla normy wysokości 2.2
• Uszczelka gumowa na obwodzie ościeżnicy

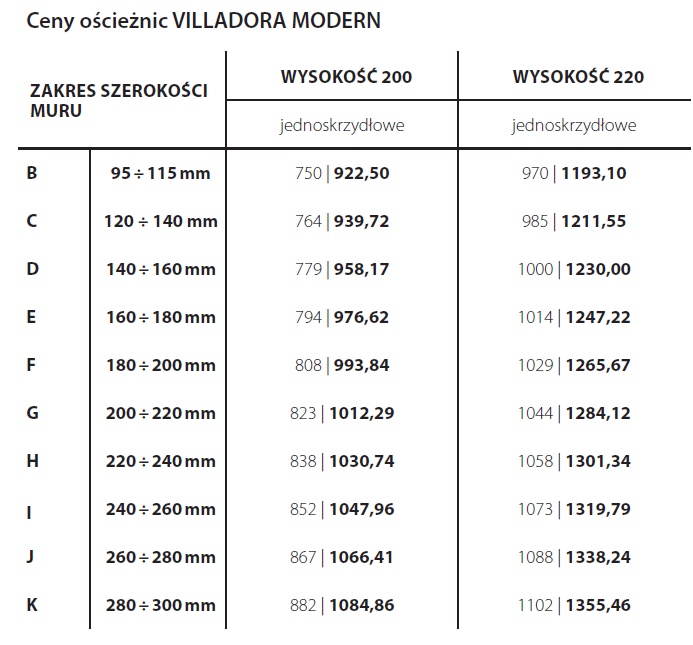

ROZMIAR OŚCIEŻNICY
Dla zakresów szerokości muru (B-K) : „60”, „70”, „80”, „90”, „100” i „120” ÷ „200”.
UWAGI
• Aprobata Techniczna AT-15-5664/2012, ITB Warszawa.
• Montaż ościeżnicy należy wykonać w pomieszczeniach z ostatecznie
wykończonymi ścianami (np. tapety) i podłogą (np. parkiet).
• Ze względu na zaczep zawiasów należy pamiętać o uwzględnieniu tego
elementu przy wykonywaniu otworu montażowego, patrz Instrukcja.
DOPŁATY
• trzeci zawias 3D w ościeżnicach „100” dla normy wysokości 2.0
• wzmocnienie pod samozamykacz
